| Manómetro de Brazo Abierto | ||||
| MANUAL TÉCNICO - BROMURO DE METILO |  |
|||

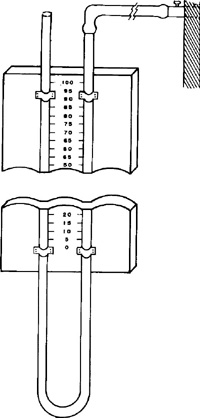

| El manómetro es un tubo en forma de U, parcialmente lleno
de keroseno o agua. El tubo podrá ser de vidrio o de plástico transparente. La
diferencia de nivel en los dos brazos (o el nivel en un brazo) se mide por medio de una
graduación en milímetros. Ver dibujo. Cuando un fumigante es volatilizado en un local a presión atmosférica, se forma una presión positiva que luego se reduce paulatinamente por escape de la mezcla aire-fumigante. Las cámaras de fumigación deben ser suficientemente herméticas para retener el fumigante durante el tiempo de exposición. El manómetro se utiliza en la prueba de pérdida de la presión como índice de la hermeticidad. En la cámara se hace un barreno (normalmente de 2.54 cm (1") de diámetro) a la cual se conecta un soplador u otro aparato para la introducción de aire y la creación de una presión positiva. Se hace otro barreno, como los que se hacen para las líneas de muestreo del gas, para la conexión del manómetro. El procedimiento para la prueba es el siguiente: • Se cierra la cámara como si se fuera a fumigar. • Se conecta la boca del manómetro a la abertura de la cámara. • Se utiliza una aspiradora, con la manguera conectada a la salida del aire, o un aparato similar para crear una presión positiva de 50 mm medida con el manómetro; Se considera los 50 mm como la diferencia de nivel del keroseno entre los dos brazos del manómetro (o un aumento de 25 mm del nivel en el brazo abierto). • Se detiene el aparato soplador y se cierra la entrada de aire. • Se mide el tiempo que tarda la presión en reducirse de 25 a 2.5 mm en el brazo abierto. |
 |
|||
| El tiempo necesario para reducir la diferencia de nivel en los dos brazos del manómetro de 50 a 5 mm debe ser de 22 segundos o más para asegurar la hermeticidad de la cámara. Las cámaras deben revisarse cada 6 meses cuando el tiempo haya sido entre 22 y 26 segundos. Las cámaras que retienen la presión durante 30 segundos o más deben ser revisadas una vez al año. La incapacidad para desarrollar o mantener una presión adecuada indica una fuga considerable. En estos casos, debe usarse una bomba de humo u otro sistema para determinar las zonas donde se presentan las fugas. | Las nuevas normas proponen aumentar el tiempo de retención de la presión de 30 a 180 segundos, o sea 2 minutos. |
