| Analizadores por Conductividad Térmica [Fumiscopio] | ||||
| MANUAL TÉCNICO - BROMURO DE METILO |
 |
|||

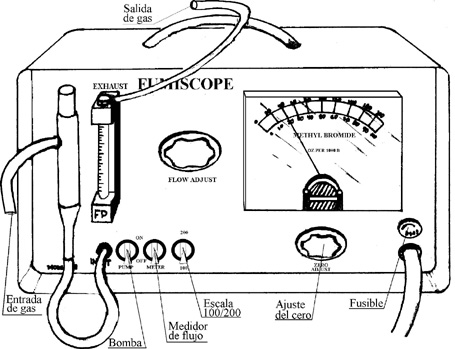

| Los analizadores de gases por conductividad
térmica, (Fumiscopio) permiten determinar la concentración de bromuro de metilo en un
espacio fumigado. Contienen una celda de conductividad térmica, una bomba para succionar
el gas, un selector del rango y un medidor del flujo del gas. Incluyen un tubo para el
secado del gas. Para locales grandes se necesita además, una bomba auxiliar. La muestra de bromuro entra al aparato por un tubo conector. Las mangueras de muestreo se conectan directamente a este tubo, o a través de un tubo para secado. Un medidor de esfera flotante indica el flujo de gas muestreado en pies cúbicos por hora (1 pie cúbico= 28.3 litros). El flujo se ajusta con una perilla que cambia la intensidad de succión de la bomba. La concentración del bromuro se muestra en una carátula que indica la concentración del bromuro de metilo en gramos por metro cúbico. Tiene también una perilla para ajustar la aguja de la carátula a cero, al pasar una muestra de aire puro a través del aparato. El equipo cuenta con interruptores de corriente para la bomba y la carátula graduada, y un selector que regula el rango de concentraciones que muestra la carátula: 0—100 ó 0—400 g/m3 . Los modelos digitales abarcan un rango de 0—999 g/m3.
|
 |
|||
| Se debe descargar la salida de gases del instrumento lejos del operador. Cuando se usa la unidad en áreas poco ventiladas, el gas debe recircularse al espacio fumigado o sacarlo al exterior. | ||||
| Filtros Al usar el analizador, se utilizan filtros en forma tubular para retener ciertos gases que interfieren con la lectura. Se usa un desecante como DrieriteMR, que contiene sulfato de calcio anhidro, o AscariteMR (soda asbesto) para eliminar el bióxido de carbono. El tubo se inserta en la línea de muestreo del gas, a la entrada de gas al aparato. La DrieriteMR, de color azul cuando seca, se vuelve rosa al absorber humedad. Cuando el desecante se ha vuelto rosa, debe reemplazarse el tubo. En condiciones de alta humedad se colocan dos tubos, uno tras otro. Los tubos de secado deben mantenerse cerrados cuando no están en uso. El tubo para secado debe colocarse verticalmente para que la mezcla de gases pase a través del material secante en lugar de por encima del mismo. Los tubos con AscariteMR para eliminar el bióxido de carbono y los de carbón activado para eliminar otros gases, siguen el mismo principio de aplicación. Deben conectarse entre los tubos de DrieriteMR y la entrada de gas a la manguera muestreadora. No deberá mezclarse el DrieriteMR y AscariteMR en el mismo tubo. El AscariteMR debe reemplazarse cuando los gránulos comienzan a agregarse o se humedecen. Es siempre aconsejable utilizar DrieriteMR cuando se determina bromuro de metilo. El material desecante debe ser fresco y debe cambiarse frecuentemente para garantizar una lectura correcta. |
Antes de operar la unidad debe normalizarse,
procediendo en la forma siguiente: 1. Se conecta el aparato y se encienden la bomba y el medidor. 2. Se colocar el tubo para secado en el orificio de entrada al aparato y se prueba la hermeticidad tapando con un dedo la entrada del tubo. La esfera flotante del medidor de flujo debe indicar cero si las conexiones son herméticas. 3. Se calienta el aparato durante 10 a 15 minutos y se ajusta el flujo del aire a 1 pie cúbico por hora (28.3 l/hr.) moviendo la perilla selectora de flujo hacia la izquierda o derecha, hasta que la esfera flotante quede a la altura de la marca central en el visor calibrado. 5. Se acciona la bomba, para enviar aire fresco y seco al equipo y se mueve la perilla de ajuste del cero hasta leer cero en el indicador. Periódicamente se deberá verificar que la aguja del medidor no esté pegada o atascada. Para ello, se gira lentamente el selector a la derecha, en el sentido de las manecillas del reloj. Una vuelta en este sentido moverá la aguja de 0 a 100 / 200 en la escala de la carátula. Una vuelta en sentido contrario regresará la aguja a su posición inicial sobre el cero. No se obtendrán lecturas precisas cuando la fumigación se haga bajo vacío, aunque éste sea muy pequeño. La unidad debe estar cerca del lugar de la fumigación para evitar el uso de mangueras de muestreo demasiado largas. Por otra parte, debe estar suficientemente lejos del lugar de la fumigación (mínimo 10 m) para que los operadores trabajen sin riesgo de exposición accidental al gas y se les permita una salida fácil en caso de emergencia. |
|||
| La unidad debe ser colocada sobre una
superficie firme y protegida contra el viento, la lluvia, el frío excesivo y el sol.
Antes de tomar lecturas de concentración del gas, la unidad debe ser calentada durante 10
a 15 minutos. Luego se prende la bomba y se ajusta el flujo a 1 pie cúbico (28.3 l) por
hora. La unidad está ahora preparada para medir las muestras de bromuro procedentes del
área tratada. Se debe dar suficiente tiempo en la toma de cada muestra para tener una que sea representativa de la atmósfera fumigada. Usando mangueras de 1/4" (6.4 mm) de diámetro exterior, de 5.00 a 6.50 m de largo, y a una temperatura de 21°C, el tiempo de muestreo debe tomar unos 7 minutos. |
Usando pequeñas bombas
auxiliares, el tiempo de muestreo puede reducirse a 12 o 15 segundos. Si se observa
condensación de vapor de agua en el interior de las mangueras, deberá purgarse la línea
y mover la unidad a otro lugar cuya temperatura sea semejante a la del área fumigada. El bióxido de carbono puede interferir con la determinación cuando se fumiga fruta en cámaras donde se utilizan calentadores de petróleo o cuando se fumigan materiales vegetales empacados en turba o material orgánico. En estos casos, para obtener lecturas correctas debe usarse un material, como el AscariteMR ,en la línea de muestreo que absorba el bióxido de carbono. Después de la última lectura, se deberá hacer funcionar la bomba para circular aire fresco durante varios minutos por el interior del aparato. |
